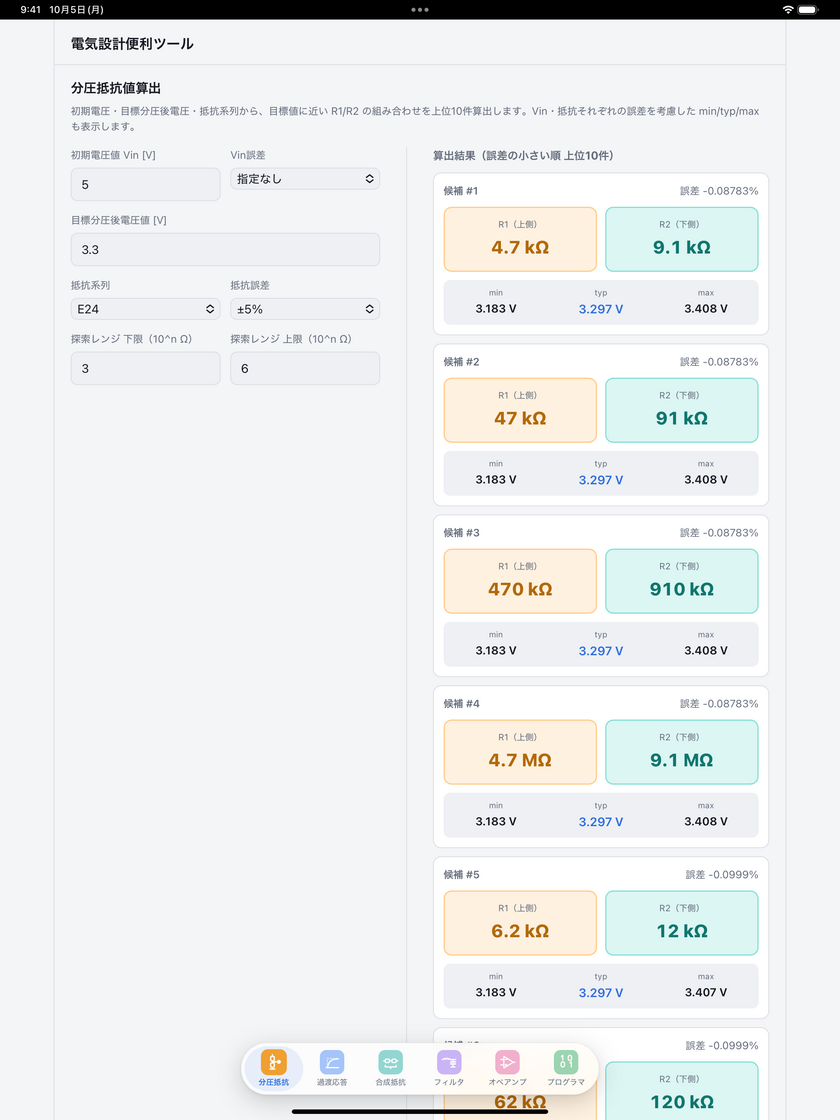

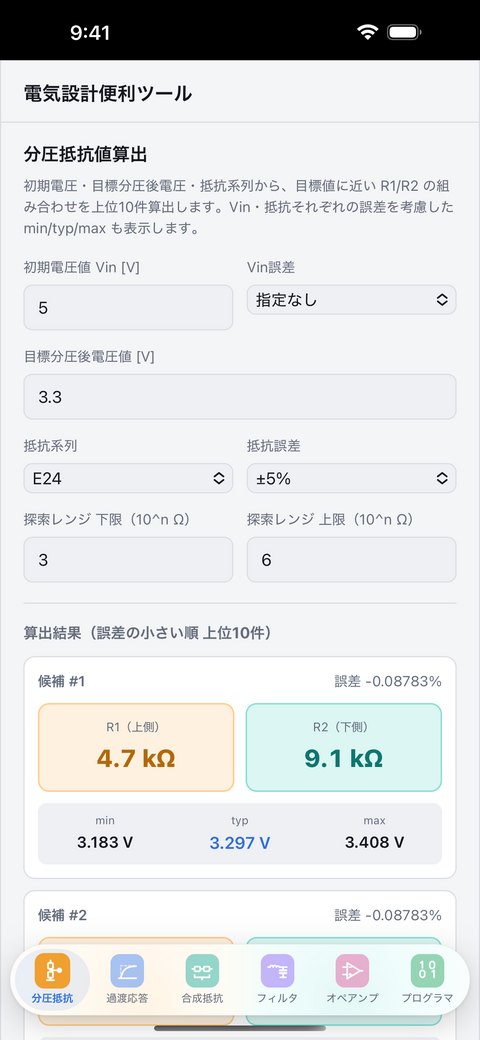

分圧抵抗値算出
入力電圧と目標電圧から、E6/E12/E24/E48の標準抵抗系列で目標に近い抵抗の組み合わせを検索。許容差を考慮した出力電圧の最小・標準・最大値も確認できます。
ELECTRICAL DESIGN TOOL
EL tools：電気設計便利ツール
電気設計で必要になる計算を、ひとつのアプリに。設計中の「ちょっと計算したい」を、その場で確認できます。
- 無料
- 広告あり
- iOS 15.0以降
- iPhone / iPad
- 4+
SCREENSHOTS
画面イメージ
iPhone
iPad
FEATURES
主な機能

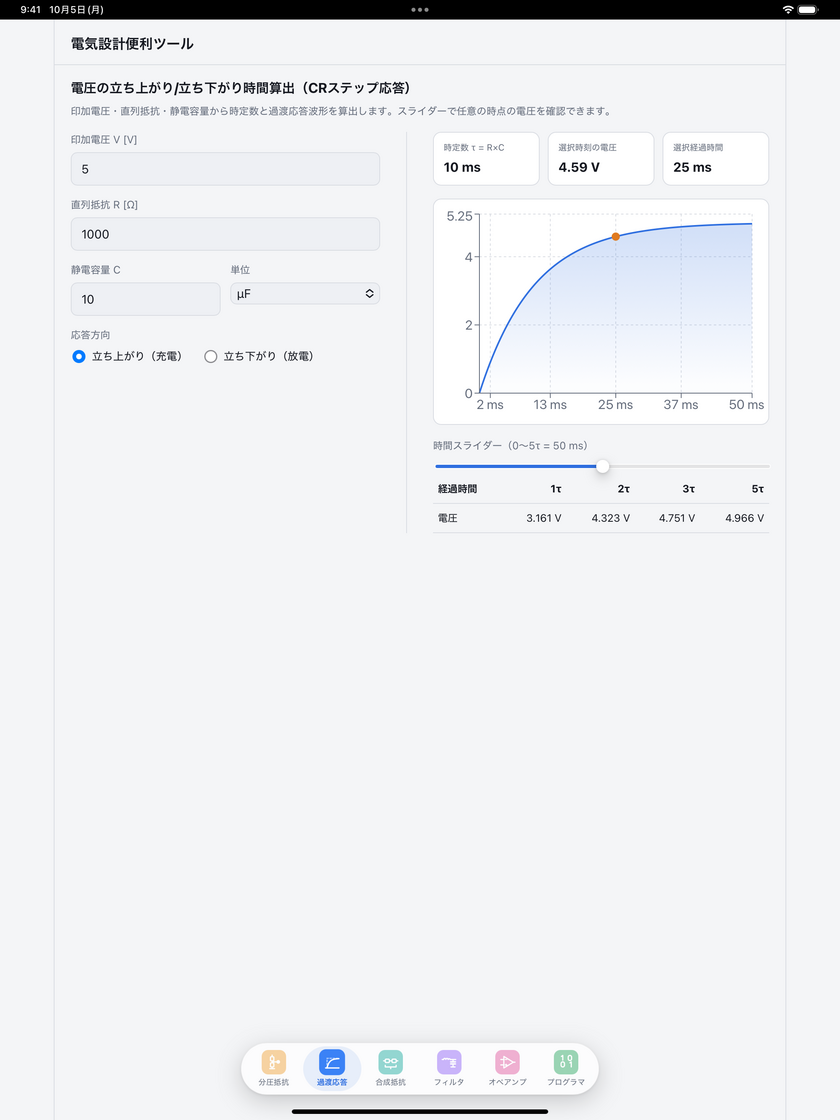

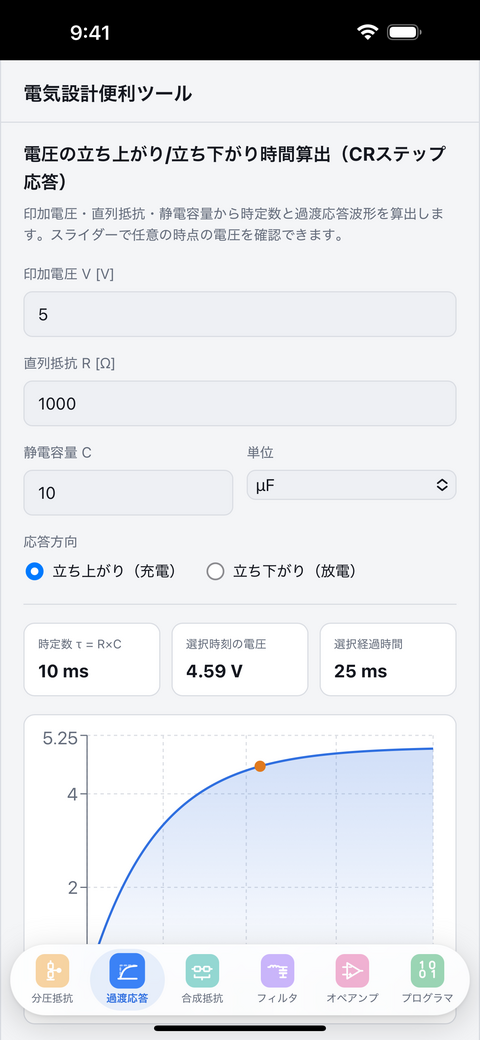

RC過渡応答
抵抗値とコンデンサ容量から時定数 τ＝RC を計算。立ち上がり・立ち下がりをグラフで確認し、任意の経過時間の電圧もスライダーで確認できます。

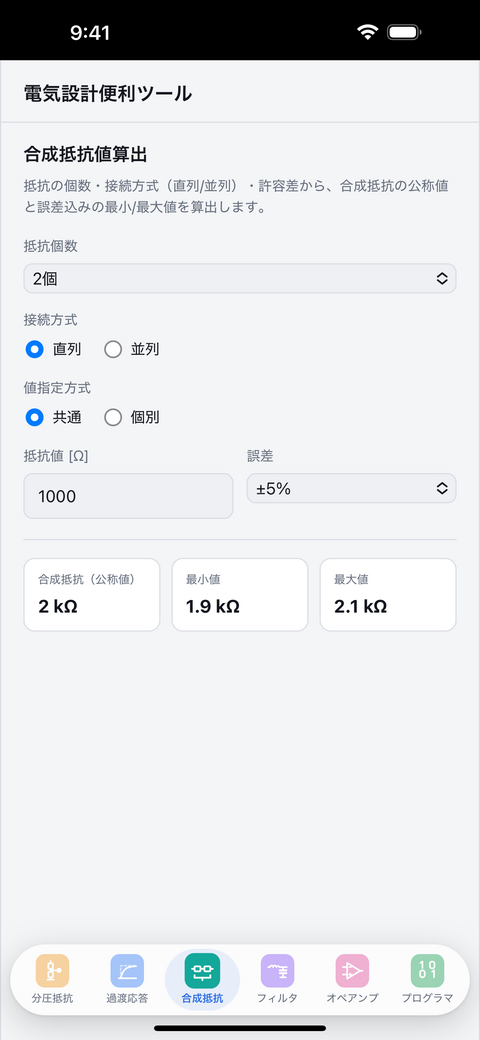

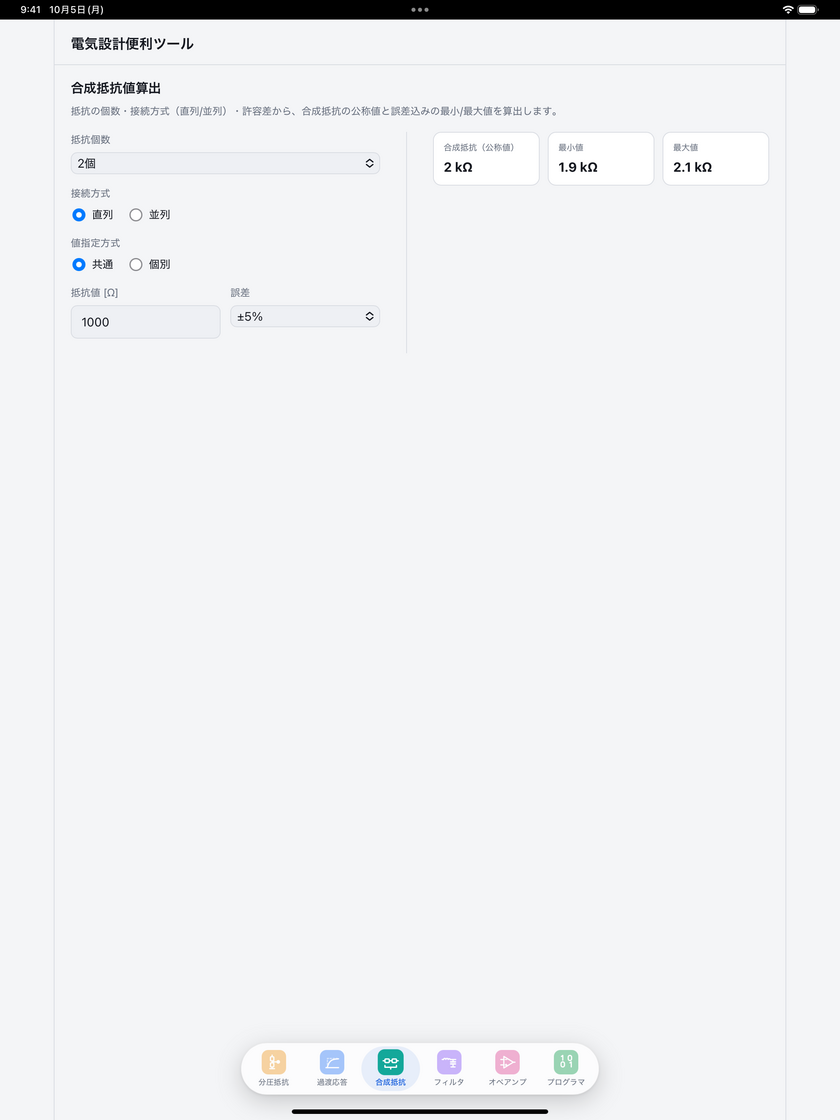

合成抵抗値算出
抵抗の直列・並列に対応。複数の抵抗値と許容差から、合成抵抗の公称値・最小値・最大値を計算します。

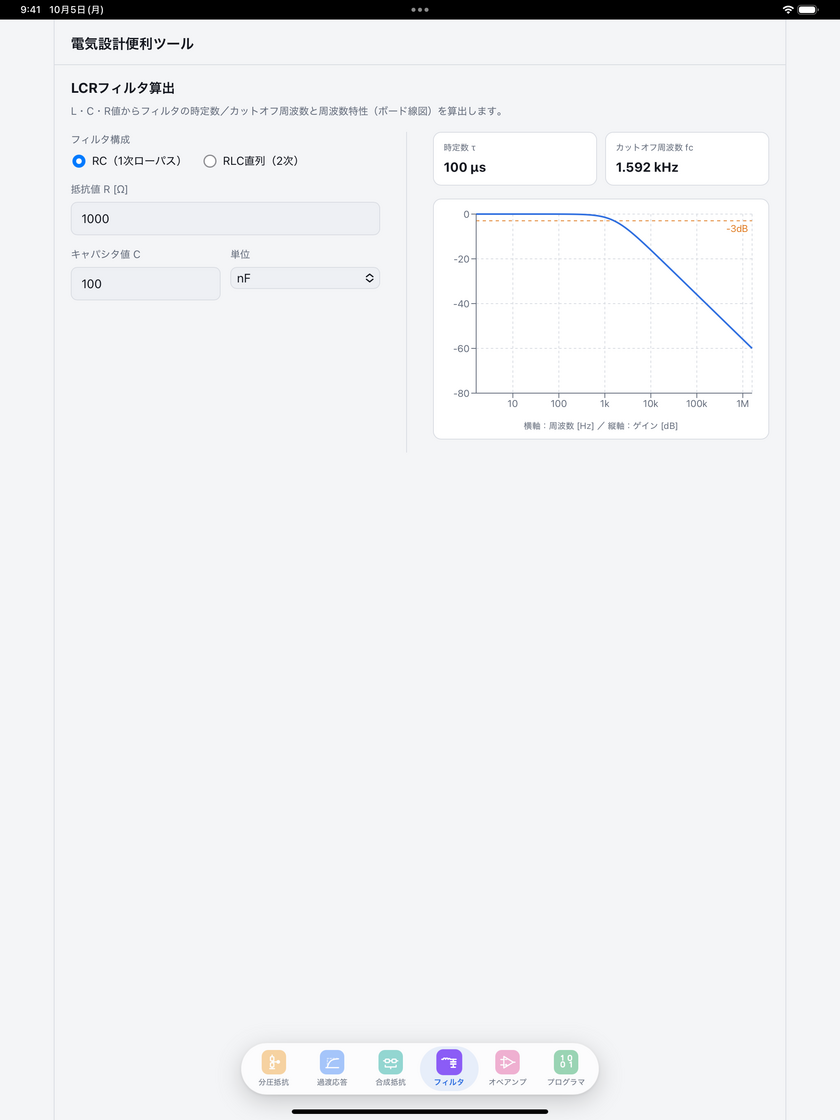

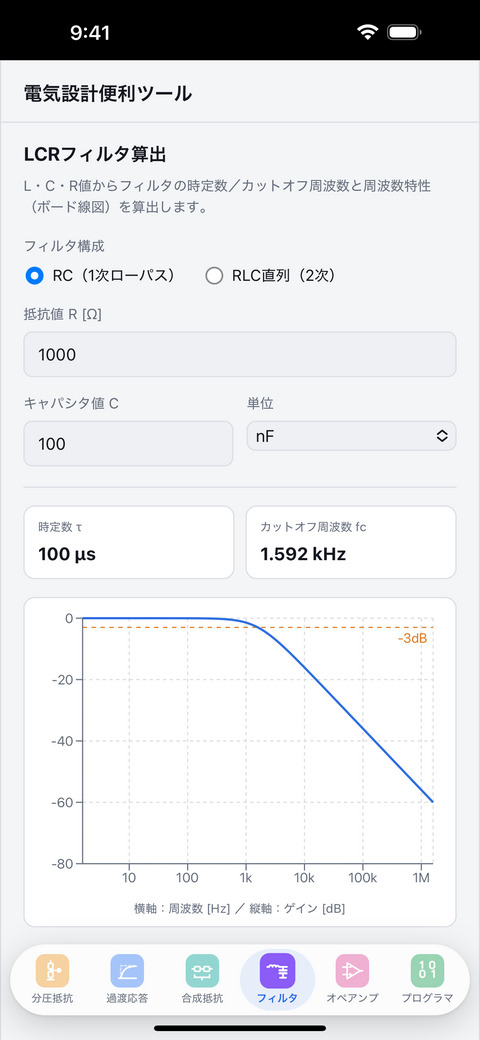

LCRフィルタ算出
R・L・Cの値からフィルタの特性を計算。時定数とカットオフ周波数を確認でき、周波数特性はグラフで表示されます。

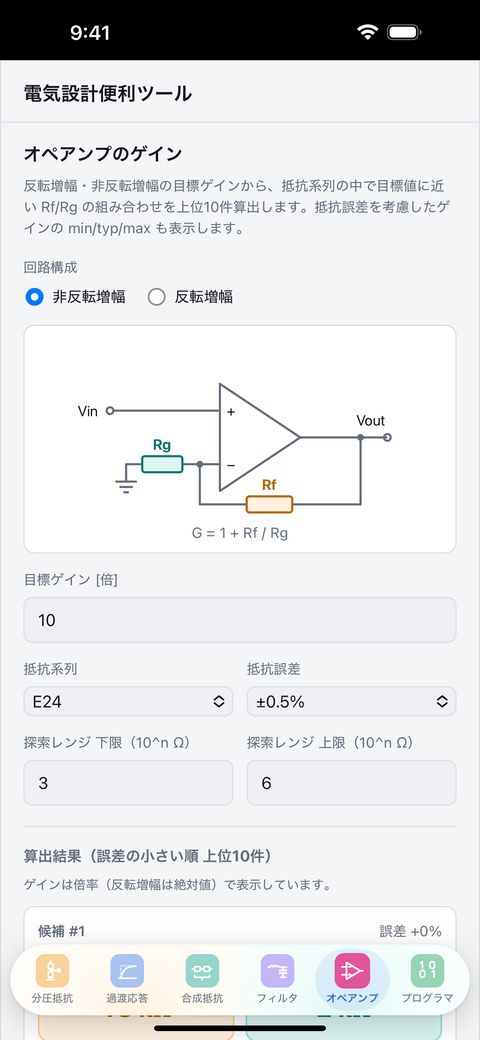

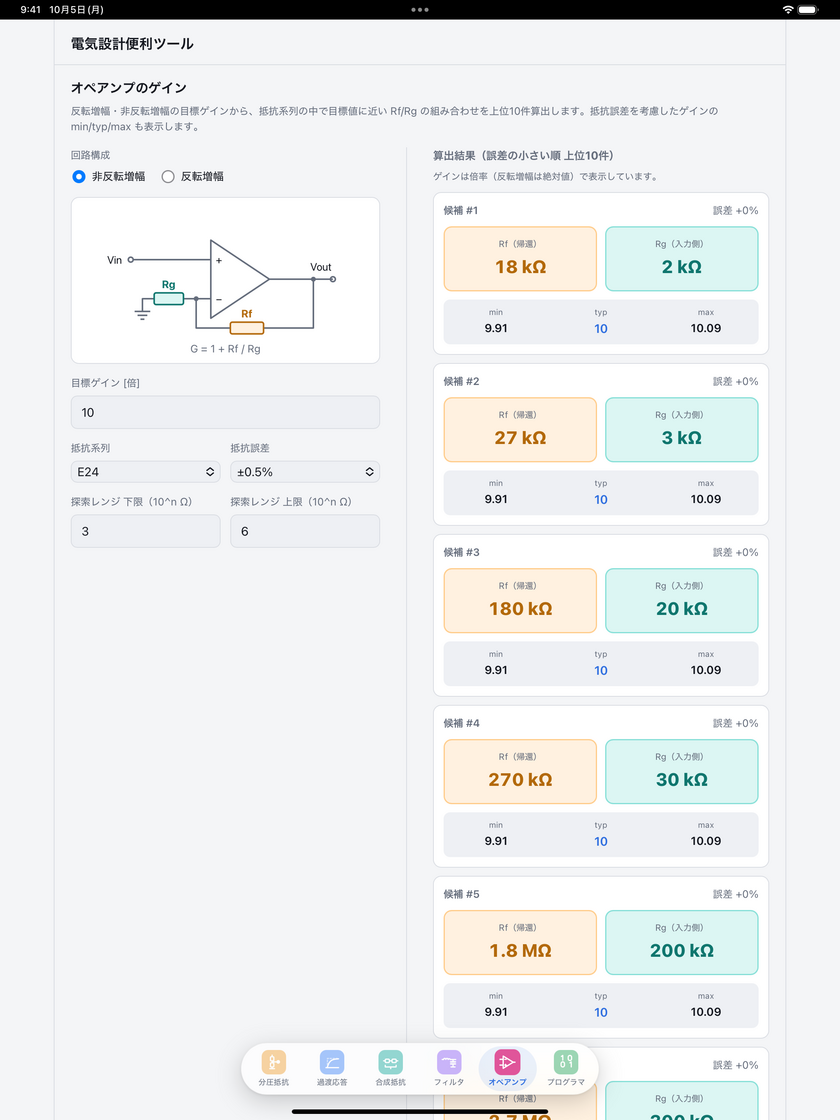

オペアンプのゲイン
反転増幅・非反転増幅の目標ゲインから、E6/E12/E24/E48の標準抵抗系列で目標に近い Rf/Rg の組み合わせを検索。抵抗の許容差を考慮したゲインの最小・標準・最大値も確認でき、回路図で抵抗の位置もすぐ分かります。

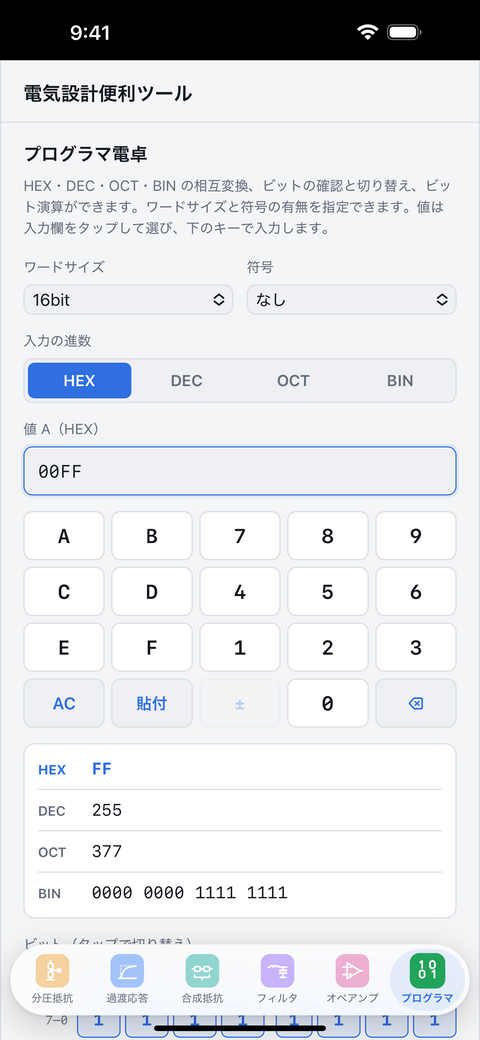

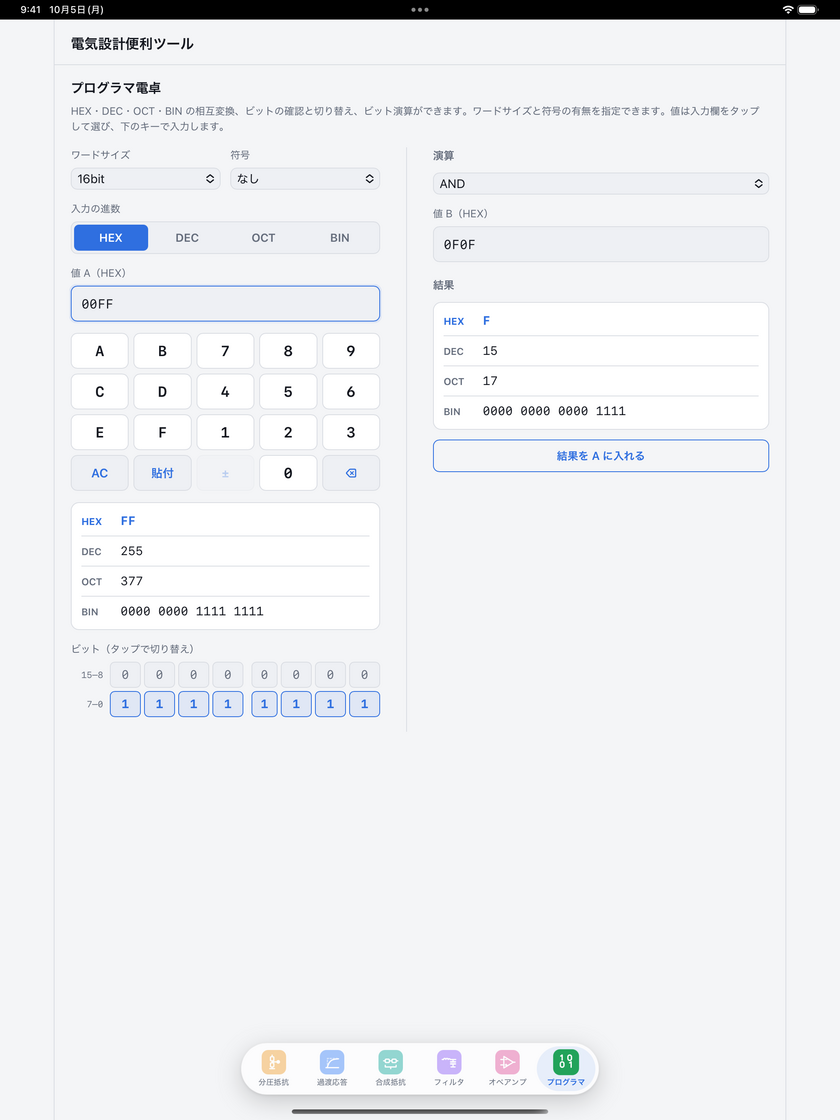

プログラマ電卓
HEX・DEC・OCT・BINを同時に表示して相互に変換。ビットをタップして0/1を切り替えられ、ワードサイズ（8〜64bit）と符号の有無も選べます。AND・OR・XORなどのビット演算、シフト・ローテート、四則演算に対応しています。
USE CASES
こんな場面に
複雑なシミュレーションをするほどではない、日常的な確認作業をサポートします。
- 回路設計中の値の確認
- 抵抗・コンデンサの定数検討
- 電源回路の分圧設計
- RC回路の遅延時間確認
- 抵抗の直列・並列の組み合わせ検討
- フィルタのカットオフ周波数確認
- オペアンプ回路のゲイン抵抗の検討
- レジスタ設定値やビットマスクの確認
- 試作・デバッグ時の簡易計算
- 電子工作や回路の学習
HOW TO USE
使い方
基本の流れです。
計算の種類を選ぶ
画面下のタブから「分圧抵抗」「過渡応答」「合成抵抗」「フィルタ」「オペアンプ」「プログラマ」を選びます。
値を入力する
電圧や抵抗値、容量、目標ゲインなどの値を入力します。プログラマ電卓では、アプリ内のキーで数値を入力します。
結果を確認する
計算結果とグラフがその場で表示されます。
FAQ
よくある質問
料金はかかりますか？
無料でご利用いただけます。
対応している機種・OSは？
iOS 15.0以降のiPhone・iPadに対応しています。
広告は表示されますか？
はい、広告が表示されます。広告の配信には Google AdMob を利用しています。広告に関する情報の取り扱いは、プライバシーポリシーをご覧ください。
不具合の報告やご要望はどこから送れますか？
お問い合わせフォームから、対象アプリに「EL tools：電気設計便利ツール」を選んでお送りください。
UPDATE HISTORY
更新履歴
- Ver.1.3
- オペアンプのゲイン計算を追加しました。反転増幅・非反転増幅の目標ゲインから、E系列の抵抗の組み合わせを探せます。
- プログラマ電卓を追加しました。HEX・DEC・OCT・BIN の変換、ビットの確認と切り替え、ビット演算ができます。
- タブが6つになったため、「LCRフィルタ」のタブ名を「フィルタ」に短縮しました。
- Ver.1.2
- 英語表示に対応しました。端末の言語設定に合わせて、日本語／英語が自動で切り替わります。
- 画面幅の狭い端末で、入力欄が画面からはみ出すことがある問題を修正しました。
- Ver.1.1
- タブのアイコンとデザインを一新しました。機能ごとに色分けし、画面下に浮かぶ新しいタブバーになりました。
- 一部の画面でスクロールすると、画面全体がずれてしまう不具合を修正しました。
- 数値を入力した後、画面が拡大・ずれたままになることがある不具合を修正しました。
- タブを切り替えたときに、画面の先頭から表示されるようにしました。
- 画面の小さい機種やiPadで、画面下部の内容が広告に隠れないよう調整しました。
- Ver.1.0
- 初回リリース
